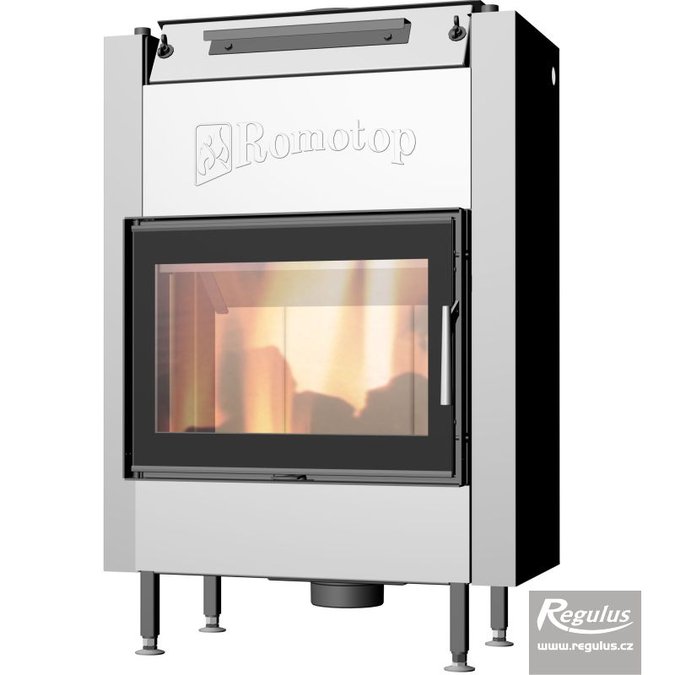

Krbová vložka s výměníkem KV 025W 02

Photo: Krbová vložka s výměníkem KV 025W 02
Staženo z prodeje
Obj. kód 12307
Obj. kód 12307

Ke stažení

Katalogový list| Zobrazit (PDF 517 kB)
Stavební připravenost KV 025 W 01 02| Zobrazit (PDF 5 MB)
Výkres s rozměry| Zobrazit (PDF 144 kB)
Návod KV - všeobecný| Zobrazit (PDF 1,5 MB)
Návod KV - deflektor| Zobrazit (PDF 323 kB)

Popis

Krbová vložka široká rovná s centrálním přívodem vzduchu a teplovodním výměníkem.

  • ležatá, rovný rám a dvířka
  • trojité prosklení (vnější designové potištěné, prostřední se zrcadlovým efektem a vnitřní reflexní sklo)
  • CPV - centrální přívod vzduchu
  • regulace vzduchu jedním ovládacím elementem
  • speciální ocelový plech COR-TEN
  • čisticí otvor pro trubkovnici výměníku
  • zakomponována vychlazovací smyčka
  • součástí krbové vložky je dochlazovací i odvzdušňovací ventil

Technické údaje

Výška 1256 mm
Šířka 840 mm
Hloubka 503 mm
Hmotnost 334 kg
Jmenovitý výkon 12 kW
Povolený rozsah výkonu na straně vody 3.5 - 14 kW
Průměr kouřovodu 180 mm
Průměr CPV 150 mm
Tah 12 Pa
Účinnost 90 %
Průměrná spotřeba dřeva 3,1 kg/h
