Čerpadlová skupina M2 exchange

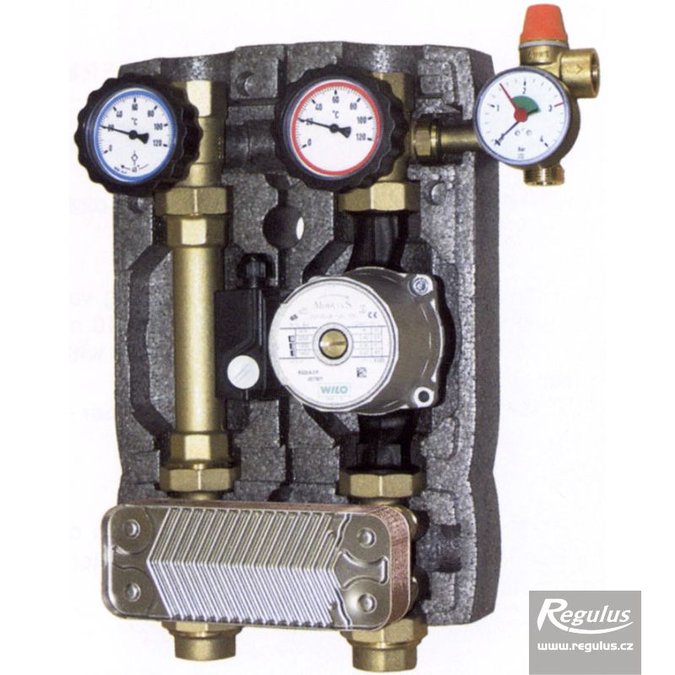

Photo: Čerpadlová skupina M2 exchange
Staženo z prodeje

Dvoucestná čerpadlová skupina s 16deskovým výměníkem. Topná větev: - Připojovací šroubení - Oběhové čerpadlo - Deskový výměník tepla - Kulový kohout DN 20 s převlečnou maticí a s teploměrem v rukojeti (teploměr s červeným rámečkem, 0-120 °C). - Bezpečnostní skupina 3 bar s manometrem o 63 mm Vratná větev: - Připojovací šroubení 1“ s převlečnou maticí. - Kulový kohout DN 20 s převlečnou maticí, vestavěným zpětným ventilem (který lze vyřadit otočením o 45°) a s teploměrem v rukojeti (teploměr s modrým rámečkem, 0-120 °C). EPP izolace, PN 6, maximální teplota 100 °C, středová vzdálenost 125 mm Oblasti využití: výkon do 16 kW, maximální průtok 1400 l/h, Dt: 10 ° C. Primární okruh: Kv 2,4. Sekundární okruh: Kv 2,7.

Obj. kód 9077

Ke stažení

Návod| Zobrazit (PDF 870 kB)
