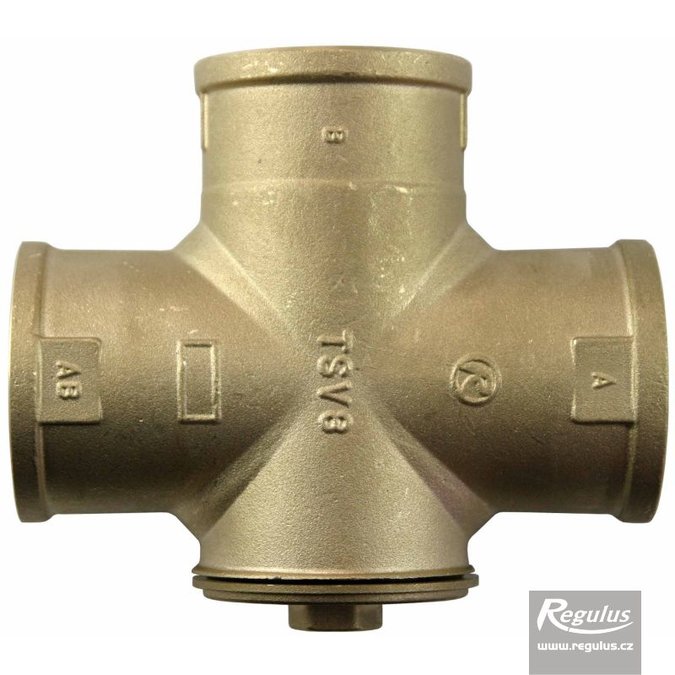

Termostatický ventil TSV8 ATMOS

Termostatický směšovací ventil pro kotle na tuhá paliva směšuje chladnou vodu, která se vrací z otopného systému či akumulační nádrže, s horkou vodou z výstupu kotle a udržuje tak vratnou vodu do kotle, a tím i jeho teplosměnné plochy na teplotě, při které nedochází ke kondenzaci vodních par. Vyvážení ventilu TSV8 se provádí ručně pomocí vyvažovacího ventilu v by-passovém potrubí.

Připojení 2"
Obj. kód Produkt Dostupnost Cena bez DPH DPH Poptat
11819 Termostatický ventil TSV8 65°C ATMOS je skladem 2 480 Kč 21 % Poptat
16061 Termostatický ventil TSV8 72°C ATMOS je skladem 2 480 Kč 21 % Poptat

Ke stažení

Katalogový list TSV8| Zobrazit (PDF 447 kB)

Popis

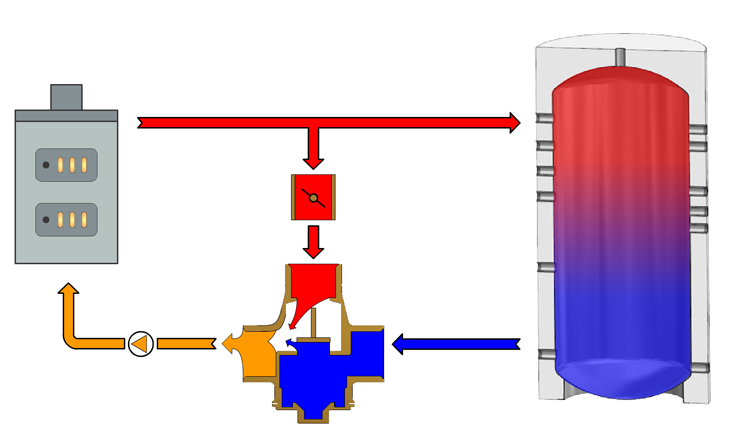

Ventil TSV reguluje průtok vstupem A a v krajní poloze jej těsně uzavírá. Vstup B je vždy otevřen bez omezení. Nemá automatické uzavírání by passu, proto není teplota zpátečky ventilem limitována a její teplota může narůstat od jmenovité teploty výše bez omezení (viz graf) dle nastavení manuálního vyvažovacího ventilu v by-passu ventilu. Vyšší teplota je příznivější pro provoz kotle Atmos, může však docházet i k přehřívání kotle. Pro správnou funkci ventilu TSV je důležité správné nastavení vyvažovacího ventilu.

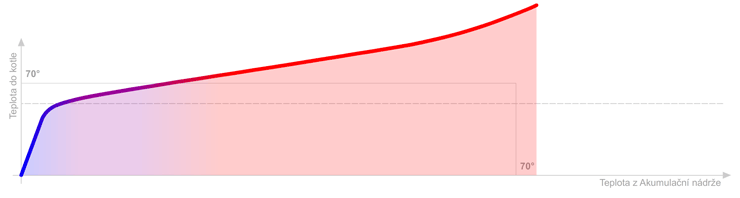

Graf růstu teploty vody na vstupu do kotle:
