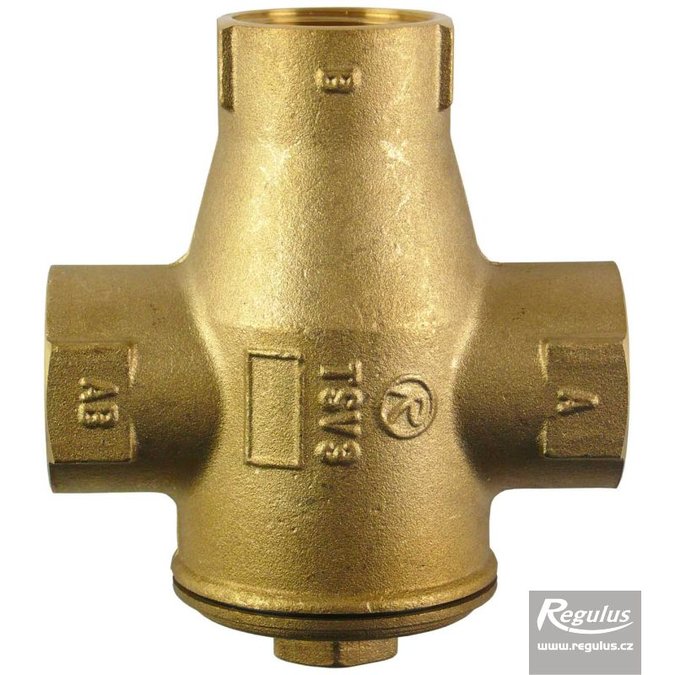

Termostatický ventil TSV3 ATMOS

Termostatický směšovací ventil pro kotle na tuhá paliva směšuje chladnou vodu, která se vrací z otopného systému či akumulační nádrže, s horkou vodou z výstupu kotle a udržuje tak vratnou vodu do kotle, a tím i jeho teplosměnné plochy na teplotě, při které nedochází ke kondenzaci vodních par. Vyvážení ventilu TSV3 se provádí ručně pomocí vyvažovacího ventilu v by-passovém potrubí.

Připojení 1"
Obj. kód Produkt Dostupnost Cena bez DPH DPH Poptat
10347 Termostatický ventil TSV3 65°C ATMOS je skladem 1 280 Kč 21 % Poptat
16029 Termostatický ventil TSV3 72°C ATMOS je skladem 1 280 Kč 21 % Poptat
10742 Termostatický ventil TSV3 77°C ATMOS je skladem 1 280 Kč 21 % Poptat

Ke stažení

Katalogový list TSV3| Zobrazit (PDF 442 kB)
Technický list| Zobrazit (PDF 244 kB)

Popis

Ventil TSV reguluje průtok vstupem A a v krajní poloze jej těsně uzavírá. Vstup B je vždy otevřen bez omezení. Nemá automatické uzavírání by passu, proto není teplota zpátečky ventilem limitována a její teplota může narůstat od jmenovité teploty výše bez omezení (viz graf) dle nastavení manuálního vyvažovacího ventilu v by-passu ventilu. Vyšší teplota je příznivější pro provoz kotle Atmos, může však docházet i k přehřívání kotle. Pro správnou funkci ventilu TSV je důležité správné nastavení vyvažovacího ventilu.

Graf růstu teploty vody na vstupu do kotle:
